UM 2200 SERIES
5 Watt DC-DC Converters
· Utilizes Surface Mount Technology.
· 2:1 Input Range.
· 12.5 Watts/Cubic Inch.
· Efficiency to 82%.
· 300 KHz Switching Frequency.
· Conductive EMI Meet VDE0871 Class A.

SPECIFICATIONS:
ALL Specifications are Typical at Nominal Line Full Load, and 25°C Unless Otherwise Noted.

INPUT SPECIFICATIONS   GENERAL SPECIFICATIONS
Input Voltage Range, 12V.....9-18V
                                      24V.....18-36V.
                                      48V.....36-72V.
Input Filter.....Pi Network.
  Efficiency.....See Table
Isolation Voltage.....1500 VDC min.
Isolation Resistance.....108 ohms min.
Switching Frequency.....300KHz min.
Operating Temperature Range....-25°C to +71°C
Ambient, None Derating.....See NOTE 1.
Case Temperature.......105°C max.
Cooling.....Free-Air Convection.
Storage Temperature Range.....-55°C to+105°C
Case Material 2.....Black-Coated Copper with
Non-Conductive Base.

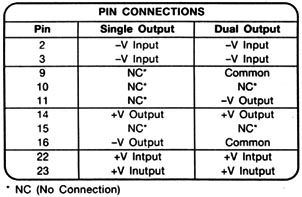

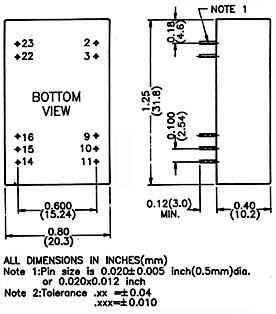

Dimensions Case A.....1.25 x 0.80 x 0.40 inches.
(31.75 x 20.32 x 10.16mm)
Weight.....18g.
OUTPUT SPECIFICATIONS
Voltage Accuracy.....±2.0% max.
Voltage Banlance(Dual)1.....±2.0% max.
Ripple and Noise, 20MHz BW.....60mV P-P max.
Temperature Coefficient......±0.05%/°C max.
Short Circuit Protection.....Continuous.
Line Regulation 2......±0.5%
Load Regulation 3......±0.5%
MODEL
NUMBER
INPUT
VOLTAGE
OUTPUT
VOLTAGE
OUTPUT
CURRENT
INPUT CURRNET %
EFF
REGULATION CASE
NO LOAD FULL LOAD LINE2 LOAD3
UM2201
UM2202
UM2203
UM2205
UM2206
UM2209
12 VDC
12 VDC
12 VDC
12 VDC
12 VDC
12 VDC
5 VDC
12 VDC
15 VDC
±12 VDC
±15 VDC
3.3 VDC
1000 mA
470 mA
400 mA
±230 mA
±190 mA
1000 mA
45 mA
35 mA
35 mA
35 mA
35 mA
45 mA
595 mA
610 mA
650 mA
600 mA
615 mA
425 mA
70
77
77
77
77
65
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%
±0.5%
±0.5%
±0.5%
±0.1%
±0.1%
±0.5%
A
A
A
A
A
A
UM2211
UM2212
UM2213
UM2215
UM2216
UM2219
24 VDC
24 VDC
24 VDC
24 VDC
24 VDC
24 VDC
5 VDC
12 VDC
15 VDC
±12 VDC
±15 VDC
3.3 VDC
1000 mA
470 mA
400 mA
±230 mA
±190 mA
1000 mA
25 mA
25 mA
25 mA
25 mA
25 mA
25 mA
280 mA
295 mA
315 mA
290 mA
295 mA
200 mA
74
80
80
80
80
69
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%
±0.5%
±0.5%
±0.5%
±0.1%
±0.1%
±0.5%
A
A
A
A
A
A
UM2221
UM2222
UM2223
UM2225
UM2226
UM2229
48 VDC
48 VDC
48 VDC
48 VDC
48 VDC
48 VDC
5 VDC
12 VDC
15 VDC
±12 VDC
±15 VDC
3.3 VDC
1000 mA
470 mA
400 mA
±230 mA
±190 mA
1000 mA
15 mA
15 mA
15 mA
15 mA
15 mA
15 mA
135 mA
146 mA
152 mA
143 mA
148 mA
95 mA
78
80
82
80
80
73
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%
±0.5%
±0.5%
±0.5%
±0.1%
±0.1%
±0.5%
A
A
A
A
A
A
NOTES: 1.Maximum.
2.Measured from Low Line to High Line.
3.Measured from Full Load to 1/4 full Load (Single).
  Measured from Full Load to 1/2 full Load (Dual).
4.Maximum Capacitive Load Across the Output Ports Should Not Be Over Folloeing Indicted Values.
